技術控會對網絡視頻監控系統方案非常的感興趣，因為這里面的知識是將理論知識變成實際操作的過程，下面德緣泰小編為大家介紹網絡視頻監控系統方案，我們分三個大部分為大家介紹。

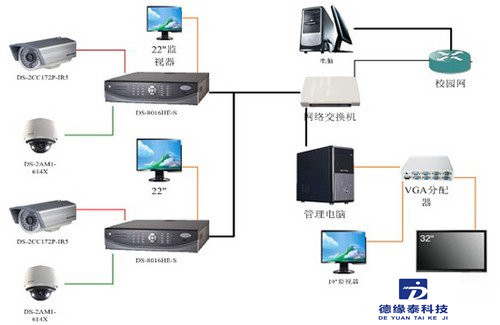

網絡視頻監控系統方案一、系統拓撲圖
網絡視頻監控系統方案介紹
網絡視頻監控系統方案二、系統連接
本方案設計在中心機房內配置中心服務器平臺，負責匯聚、轉發、分發各個前端監控點的視頻碼流，并完成系統的管理控制功能。
該系統不僅具有對網絡上各路圖像的切換和控制功能，同時還具有圖像處理、以及圖像解壓縮；本系統中心服務器一方面要把視頻信息進行服務器錄像，為以后的調看、點播而存儲圖像。另一方面接收網內具有權限的用戶的點播，把未經過解碼的音視頻信息送到該用戶的計算機上，由用戶的計算機解碼，實現監控圖像、聲音到桌面，領導以及相關工作人員的計算機登錄后觀看監控圖像、進行遠端攝像機的操作等功能。
中心服務器上的中心平臺管理軟件還可實現對客戶端接入、前端接入、用戶的權限分級、日志查詢、告警聯動設置、語音交互等。
前端視頻服務器完成視頻、音頻、告警等信號的采集編碼并提供傳輸?shù)囊惑w化前端設備。另外，系統支持告警聯動，當前端產生告警時，根據告警聯動設置，系統會自動將告警的視頻源切畫面彈出，同時進行告警錄像等。在前端監控點的建設上，根據實際現場環境選擇不同的傳輸方式及架設的選擇等。
網絡選擇：前端編碼設備（數字硬盤錄像機）支持IP網絡接入，可以通過多種線路接入，如光纖、LAN、ADSL等。本次項目建設采用寬帶LAN線路連接，運用運營商網絡將遠端庫區接入互聯網，一方面線路的部署及時方便，另一方面目前的線路帶寬能夠滿足視頻帶寬需求。
網絡視頻監控系統方案三、系統功能
1、視頻監視
視音頻采集：在保證實時性和圖像質量的前提下，由于采用成熟的MPEG4/H.264圖像解碼技術能夠傳輸高清晰的圖像，圖像可達到4/8/12/16/32路同步視音頻采集、壓縮、存儲、網絡傳輸、播放,標準分辨率352×288最高清晰度可達704×576實時，傳輸速率可以在1－25幀/秒間根據網絡情況自適應變化；每路每小時只需60～180M硬盤空間（包括視音頻），網絡傳輸所需帶寬64K～2M可調。
多畫面顯示：客戶端監控視頻窗口可進行自由切換選擇1、4、6、8、9、16、32、64畫面同屏幕顯示；某路視頻放大到單畫面顯示；將視頻顯示區域進行全屏顯示；排列各個畫面的顯示位置等操作。
云鏡控制：云鏡控制可實現云臺左、右、上、下方向轉動，自動巡視；控制鏡頭變焦、聚焦、光圈調節；控制燈光、雨刷等輔助設備等功能。
畫質調節：可以調節當前視頻窗口圖像的亮度、色彩、對比度、飽和度；
畫面輪巡：系統具備視頻自動巡視功能，在可設定的間隔時間內對全部前端監控點進行圖像巡查，參與巡查對象可以任意選定，并可設置切換間隔時間。
預置位：系統可控制高速球機預置位定義、存儲和調用，并可按預置位序列進行巡視，快捷的實現多地點遠程控制。
字幕疊加：可在每路圖像上，疊加地點名稱和時間。
同時支持B/S和C/S方式訪問。
2、報警功能
故障報警：可識別“設備斷線”、“設備連線”等報警類型，并可通過聲音、燈光等設備進行輸出。
移動偵測報警：可選定固定的監控區域，自動識別并可聯動報警，且識別的靈敏度可任意調節。
報警輸入報警：“溫度”、“火警”、“煙感”、“紅外”，“移動偵測”、“開關量輸入”等多種報警輸入。
系統具有接警優先的功能，當有警情傳來時,系統自動終止其他任何工作,優先處理報警信息。
系統具有報警檢驗、應答確認、復核功能。
系統具備報警信息聯動控制功能，當其中一個報警器出現警情時，系統可根據事先設置好的規則觸發相應動作，包括啟動圖像錄制、啟動報警輸入、聲光提示管理員、發送短信、自動電話呼叫、彈出現場視頻。
報警信息可存儲、網絡傳輸、查詢；為日后協助公安機關破案提供幫助。
3、錄像回放
錄像存儲：系統提供定時錄像、報警錄像、手動錄像和移動偵測錄像四種錄像策略；可設定錄像的壓縮率、幀速和保存時間；支持前端存儲、本地存儲和服務器集中存儲等。
圖片抓拍：可實現手動抓拍、報警觸發抓拍圖片功能。
錄像檢索：錄像記錄可在所有監控終端上以具檢索權限的用戶名登錄后進行檢索，錄像檢索可根據不同查詢條件如日期、監控地點和報警類型檢索錄像記錄。
錄像回放：檢索到的圖像記錄可以實際尺寸或全屏方式回放，播放速度速度可以按照正常、快速、慢速回放。
可根據系統最大容量設定存儲時間，超過存儲時間資料按時間順序自動循環覆蓋。
4、語音交互
語音對講：系統可支持中心調度中心與分站、前端交互點的語音對講功能?？烧{(diào)節音量大小，設定監聽和對講功能的開啟和停止。
5、資料查詢
歷史視頻查詢：錄像檢索可根據不同查詢條件如日期、監控地點和報警類型檢索錄像記錄。
報警信息查詢：可根據日期、監控地點等條件查詢報警信息。
日志查詢：可查詢“前端連接”、“用戶操作”、“節點配置”、“用戶配置”、“系統運行”等日志信息。
服務器狀態查詢：可查看服務器的運行狀態、磁盤使用、網絡通信和進程等信息。
6、電視墻投放
如果監控畫面的數量遠遠超過了電視墻上監視器的數量，那么系統還提供了電視墻輪巡畫面的功能在指定的時間內在電視墻上輪流顯示所有的感興趣的畫面。系統中的數字矩陣提供了該功能，數字矩陣負責將數字視頻網絡管理服務器轉發的數字壓縮圖像還原成模擬圖像，分別顯示在多臺監視器或大屏幕上。
7、系統管理
用戶管理：可進行多用戶帳號的開戶、修改、刪除、密碼修改等維護操作；
權限管理：可設定管理員和普通用戶等多個等級管理權限，非授權用戶不能登陸系統。
本方案設計在中心機房內配置中心服務器平臺，負責匯聚、轉發、分發各個前端監控點的視頻碼流，并完成系統的管理控制功能。
該系統不僅具有對網絡上各路圖像的切換和控制功能，同時還具有圖像處理、以及圖像解壓縮；本系統中心服務器一方面要把視頻信息進行服務器錄像，為以后的調看、點播而存儲圖像。另一方面接收網內具有權限的用戶的點播，把未經過解碼的音視頻信息送到該用戶的計算機上，由用戶的計算機解碼，實現監控圖像、聲音到桌面，領導以及相關工作人員的計算機登錄后觀看監控圖像、進行遠端攝像機的操作等功能。
中心服務器上的中心平臺管理軟件還可實現對客戶端接入、前端接入、用戶的權限分級、日志查詢、告警聯動設置、語音交互等。
前端視頻服務器完成視頻、音頻、告警等信號的采集編碼并提供傳輸?shù)囊惑w化前端設備。另外，系統支持告警聯動，當前端產生告警時，根據告警聯動設置，系統會自動將告警的視頻源切畫面彈出，同時進行告警錄像等。在前端監控點的建設上，根據實際現場環境選擇不同的傳輸方式及架設的選擇等。
網絡選擇：前端編碼設備（數字硬盤錄像機）支持IP網絡接入，可以通過多種線路接入，如光纖、LAN、ADSL等。本次項目建設采用寬帶LAN線路連接，運用運營商網絡將遠端庫區接入互聯網，一方面線路的部署及時方便，另一方面目前的線路帶寬能夠滿足視頻帶寬需求。
網絡視頻監控系統方案三、系統功能
1、視頻監視
視音頻采集：在保證實時性和圖像質量的前提下，由于采用成熟的MPEG4/H.264圖像解碼技術能夠傳輸高清晰的圖像，圖像可達到4/8/12/16/32路同步視音頻采集、壓縮、存儲、網絡傳輸、播放,標準分辨率352×288最高清晰度可達704×576實時，傳輸速率可以在1－25幀/秒間根據網絡情況自適應變化；每路每小時只需60～180M硬盤空間（包括視音頻），網絡傳輸所需帶寬64K～2M可調。
多畫面顯示：客戶端監控視頻窗口可進行自由切換選擇1、4、6、8、9、16、32、64畫面同屏幕顯示；某路視頻放大到單畫面顯示；將視頻顯示區域進行全屏顯示；排列各個畫面的顯示位置等操作。
云鏡控制：云鏡控制可實現云臺左、右、上、下方向轉動，自動巡視；控制鏡頭變焦、聚焦、光圈調節；控制燈光、雨刷等輔助設備等功能。
畫質調節：可以調節當前視頻窗口圖像的亮度、色彩、對比度、飽和度；
畫面輪巡：系統具備視頻自動巡視功能，在可設定的間隔時間內對全部前端監控點進行圖像巡查，參與巡查對象可以任意選定，并可設置切換間隔時間。
預置位：系統可控制高速球機預置位定義、存儲和調用，并可按預置位序列進行巡視，快捷的實現多地點遠程控制。
字幕疊加：可在每路圖像上，疊加地點名稱和時間。
同時支持B/S和C/S方式訪問。
2、報警功能
故障報警：可識別“設備斷線”、“設備連線”等報警類型，并可通過聲音、燈光等設備進行輸出。
移動偵測報警：可選定固定的監控區域，自動識別并可聯動報警，且識別的靈敏度可任意調節。
報警輸入報警：“溫度”、“火警”、“煙感”、“紅外”，“移動偵測”、“開關量輸入”等多種報警輸入。
系統具有接警優先的功能，當有警情傳來時,系統自動終止其他任何工作,優先處理報警信息。
系統具有報警檢驗、應答確認、復核功能。
系統具備報警信息聯動控制功能，當其中一個報警器出現警情時，系統可根據事先設置好的規則觸發相應動作，包括啟動圖像錄制、啟動報警輸入、聲光提示管理員、發送短信、自動電話呼叫、彈出現場視頻。
報警信息可存儲、網絡傳輸、查詢；為日后協助公安機關破案提供幫助。
3、錄像回放
錄像存儲：系統提供定時錄像、報警錄像、手動錄像和移動偵測錄像四種錄像策略；可設定錄像的壓縮率、幀速和保存時間；支持前端存儲、本地存儲和服務器集中存儲等。
圖片抓拍：可實現手動抓拍、報警觸發抓拍圖片功能。
錄像檢索：錄像記錄可在所有監控終端上以具檢索權限的用戶名登錄后進行檢索，錄像檢索可根據不同查詢條件如日期、監控地點和報警類型檢索錄像記錄。
錄像回放：檢索到的圖像記錄可以實際尺寸或全屏方式回放，播放速度速度可以按照正常、快速、慢速回放。
可根據系統最大容量設定存儲時間，超過存儲時間資料按時間順序自動循環覆蓋。
4、語音交互
語音對講：系統可支持中心調度中心與分站、前端交互點的語音對講功能?？烧{(diào)節音量大小，設定監聽和對講功能的開啟和停止。
5、資料查詢
歷史視頻查詢：錄像檢索可根據不同查詢條件如日期、監控地點和報警類型檢索錄像記錄。
報警信息查詢：可根據日期、監控地點等條件查詢報警信息。
日志查詢：可查詢“前端連接”、“用戶操作”、“節點配置”、“用戶配置”、“系統運行”等日志信息。
服務器狀態查詢：可查看服務器的運行狀態、磁盤使用、網絡通信和進程等信息。
6、電視墻投放
如果監控畫面的數量遠遠超過了電視墻上監視器的數量，那么系統還提供了電視墻輪巡畫面的功能在指定的時間內在電視墻上輪流顯示所有的感興趣的畫面。系統中的數字矩陣提供了該功能，數字矩陣負責將數字視頻網絡管理服務器轉發的數字壓縮圖像還原成模擬圖像，分別顯示在多臺監視器或大屏幕上。
7、系統管理
用戶管理：可進行多用戶帳號的開戶、修改、刪除、密碼修改等維護操作；
權限管理：可設定管理員和普通用戶等多個等級管理權限，非授權用戶不能登陸系統。
設備管理：可對前端設備參數進行遠程修改、設置、系統重啟等維護操作。
系統鎖定：可鎖定系統，系統處于無法操作狀態，解鎖系統時需要輸入當前登陸用戶的密碼。
8、電子地圖
電子地圖服務：方便察看各監控現場，直觀顯示前端點部署位置，用戶可以在示意圖上直接點擊攝像機圖標，觀看該攝像機的圖像。
9、WEB瀏覽
WEB服務：提供WWW服務，使授權用戶在網絡的任何地方都可以通過WWW方式實時察看監控點情況；服務器可以進行單播或多播數據轉發。
總結：說了這么多其實知識簡單的為大家介紹了網絡視頻監控系統方案的簡介，具體操作的時候還是需要實際經驗的，不過這些理論知識是必須要先了解的。
